Twist LGC + PWR 12V

Цена

2 016.00 руб.

Есть в наличии Купить
Доставка

по Симферополю
Бесплатно{else}35 грн.

по Украине
по тарифам перевозчика:

  • Новая почта
  • Автолюкс
  • Гюнсел
  • Ночной Экспресс
Подробнее
Оплата
  • Наличными (грн)
  • Оплата курьеру
  • Наложенный платеж
  • Банковский перевод
  • Безналичный платеж (с НДС)

Гарантия: XXX месяцев

Обмен/возврат товара в течении 14 дней

Кратко о товаре

Twist LGC + PWR 12V Используется для защиты устройств видеонаблюдения по линиям видеосигнала (коаксиальный кабель) и питания 12В DC от высоковольтных импульсных перенапряжений, вызванных электростатическими зарядами,

Назначение


Устройство защиты от наведенных импульсных напряжений (грозозащита) TWIST-LGC+PWR-12VDCпредназначено для защиты устройств видеонаблюдения (видеокамер, мониторов, видеосерверов, видеорегистраторов) по линиям видеосигнала (коаксиальный кабель) и питания 12 В DC от высоковольтных импульсных перенапряжений, вызванных электростатическими зарядами, грозовыми разрядами,сильными электромагнитными полями, высоковольтными импульсными наводками.
Защита по линии видеосигнала – пассивная с восстановлением. Ограничивает размах уровня сигнала на защищаемом устройстве на уровне около 4 В.
Защита по линии питания – активного типа.
Диапазон рабочих напряжений соответствует возможному разбросу напряжений на видеокамере (с учетом перехода на резервное питание от аккумулятора).
При воздействии импульсных помех защищаемые устройства по линиям питания отключаются от линии на время действия перенапряжения. Восстановление в рабочее состояние происходит автоматически при снижении напряжений до безопасного уровня.

Монтаж и эксплуатация

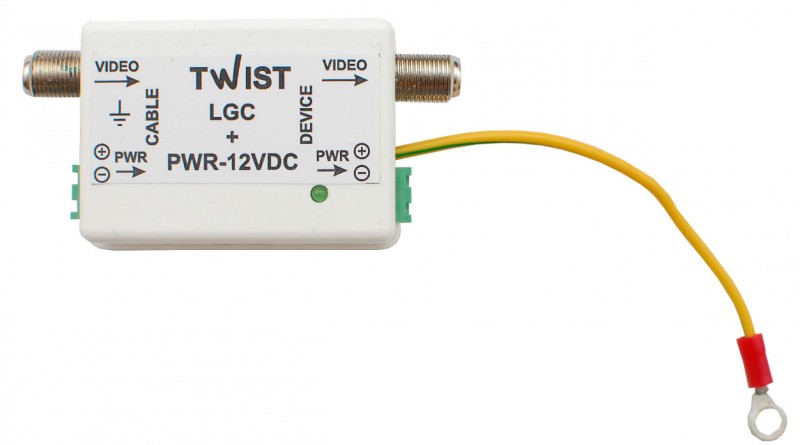

Устройство подключается в разрыв видеосигнала (коаксиальной линии) и питания (двухпроводная линия), рядом с защищаемым устройством. Направление подключения и полярность имеет значение и указано на корпусе прибора (Cable – к линии связи, Device – к защищаемому прибору).
Клемма заземления требует обязательного подключения к контуру заземления по месту установки. В противном случае защита оборудования не гарантируется. Рабочее состояние защиты по линии питания индицируется зеленым светодиодом. При длительной перегрузке, переполюсовке, а также подаче переменного напряжения в линии питания возможно сгорание плавкого предохранителя. В этом случае для восстановления рабочего состояния защиты замените предохранитель (1А).

Основные технические характеристики

Защита Видеосигнала


Количество ступеней защиты:

2

Диапазон частот

10 Гц - 10 МГц

Неравномерность частотной характеристики (10 Гц - 10 МГц)

не более 1 дБ

Пороговое напряжение срабатывание защиты

3,5 В

Время срабатывания

не более 200 нс

Допустимый импульсный 10/1000 мкс ток зазряда в линии

100 А



Защиты питания


Количество ступеней защиты

3

Напряжение питания

(10 - 14,3) В

Ток нагрузки и тип установленого предохранителя

не более 1 А

Пороговое напряжение срабатывание/востановление

14,5/13,9 B +/-2%

Время срабатывания

не более 200 нс

Ток потребления схемы защиты в рабочем режиме

не более 30 мА

Диапазон рабочих температур

40 ... + 50°С

Габаритные размеры

42 x 77 x 25 мм
