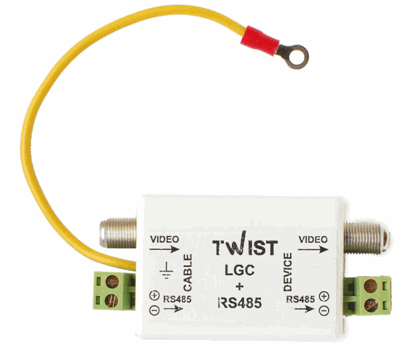

Twist LGC + RS485

Цена

2 016.00 руб.

Есть в наличии Купить
Доставка

по Симферополю
Бесплатно{else}35 грн.

по Украине
по тарифам перевозчика:

  • Новая почта
  • Автолюкс
  • Гюнсел
  • Ночной Экспресс
Подробнее
Оплата
  • Наличными (грн)
  • Оплата курьеру
  • Наложенный платеж
  • Банковский перевод
  • Безналичный платеж (с НДС)

Гарантия: XXX месяцев

Обмен/возврат товара в течении 14 дней

Кратко о товаре

Twist LGC + RS485 Используется для защиты устройств видеонаблюдения по линиям видеосигнала (коаксиальный кабель) и линий передачи сигналов управления по RS485 интерфейсу от высоковольтных импульсных перенапряжений

Назначение


Устройство защиты от наведенных импульсных напряжений (грозозащиты) TWIST-LGC+RS485используется для защиты видеооборудования от высоковольтных импульсных перенапряжений в линиях видеосигнала и управления, вызванных электростатическими зарядами, грозовыми разрядами, сильными электромагнитными полями, высоковольтными импульсными наводками.
Для правильной работы устройство требует обязательного сигнального заземления.

Монтаж и эксплуатация


Устройство подключается в разрыв линии передачи, рядом с защищаемым устройством. Направление подключения имеет значение и указано на корпусе прибора (Cable – к линии, Device – к защищаемому прибору). Для защиты канала источника (напр. камеры) и приемника (напр. видеосервера) видеосигнала требуется использования двух устройств грозозащиты. Клемма заземления требует обязательного подключения к контуру заземления. В противном случае защита оборудования не гарантируется.



Основные технические характеристики



Линия управления (RS485)

Вносимое сопротивление, не более

7 Ом

Емкость входная, не более

40 пФ

Пороговое напряжение срабатывания защиты

6 В


Линия видеосигнала (коаксиал)

Диапазон частот

10Гц – 10МГц

Неравномерность частотной характеристики (10Гц – 10МГц)

не более 1 дБ

Пороговое напряжение срабатывания защиты

4 В


Общие характеристики

Время срабатывания

не более 200 нс

Допустимый импульсный 10/1000 мкс ток разряда в линии

100 А

Диапазон рабочих температур

от -40 до +50 °С

Габаритные размеры

42 x 77 x 25 мм
